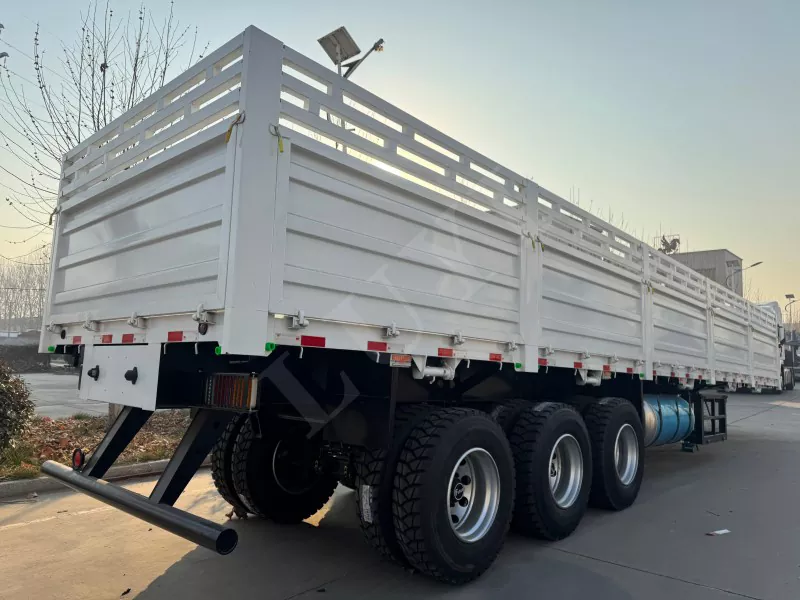

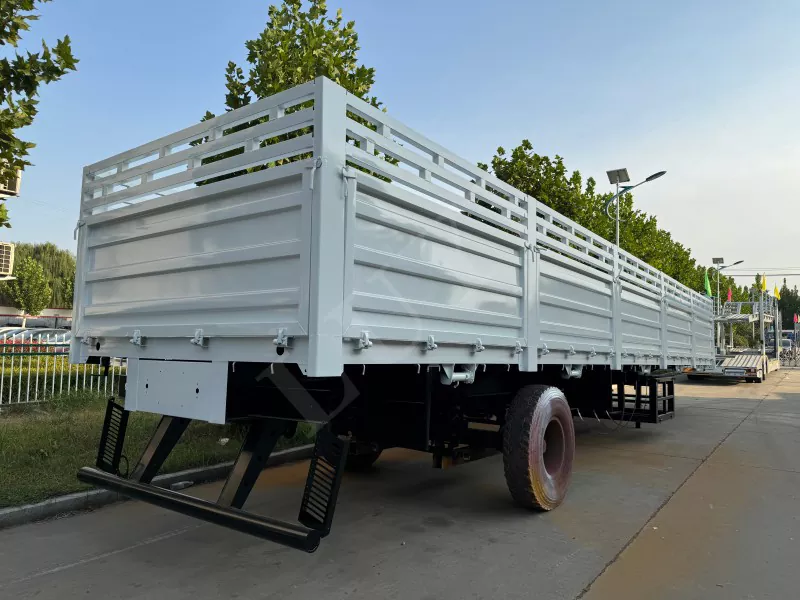

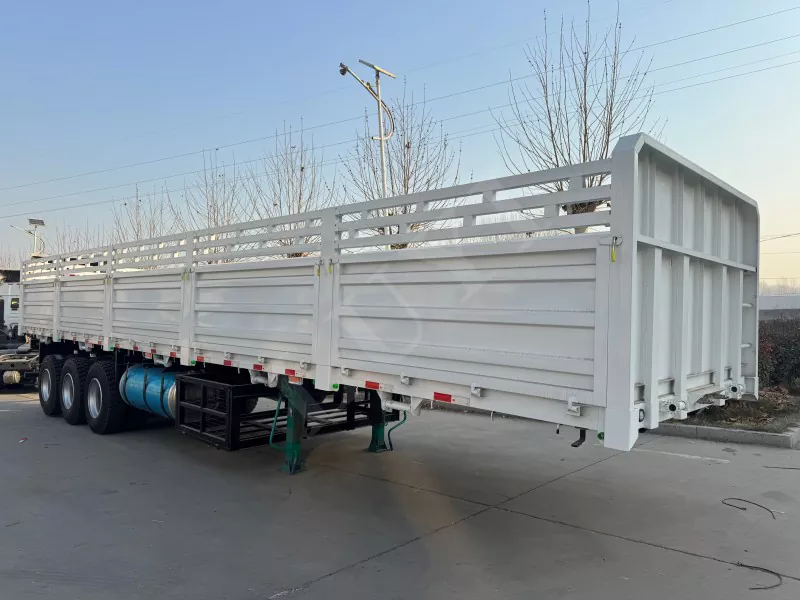

مقطورة الجدار الجانبي لها استخدام واسع ،
يتم استخدامه بشكل أساسي لتوسيع نطاق النقل المتوسط والطويل ، ويمكنه نقل مجموعة واسعة من البضائع السائبة ، مثل الرمال ، والأكياس ، والحيوانات ، إلخ.
الطول القياسي للمقطورة هو 12.5 م ، 13m.
يمكن أن تكون اللوحة الجانبية 0.6 م ، 0.8 م ، 1 م ، 1.2 م ، OR1.8M إلخ.
يمكن أن يكون لدى LT تقديم متعدد ، مثل يمكننا أيضًا تثبيت أعمدة قابلة للأقفال الإضافية للحاويات وفقًا للمتطلبات الخاصة بالعملاء.
|
مقطورة مسطحة مع جدار جانبي |
|||||
|
نموذج |
luyi0305 |
||||
|
البعد (اختياري) |
رقم المحور |
الحمل المقدر (كغ) |
رقم الإطارات |
حجم الإطارات |
|
|
60 سم |
3 |
60000 |
12 |
825R20 1000R20 1100R20 1200R20 12R22.5 (ملامسة الإطارات ذات الحجم الآخر / واحد فائق الإطارات مع المورد) |
|
|
80 سم |
3 |
60000 |
12 |
||
|
80 سم |
4 |
80000 |
16 |
||
|
المحور |
13/16/18 ر |
||||
|
تعليق |
تعليق ميكانيكي شاق مع نوابض الأوراق |
||||
|
مادة الشعاع الرئيسية |
Q345B لوحات المنغنيز ، قوس مغمورة تلقائي |
||||
|
نظام الفرامل |
نظام الفرامل المزدوج مع نظام الكبح التلقائي/الغرف |
||||
|
غرفة الفرامل الهواء |
نموذج مزدوج |
||||
|
kingpin |
2 'أو 3.5' قابلة للتبديل |
||||
|
معدات الهبوط |
28T سعة التحميل مع قدرة رفع ثابت 80T. |
||||
|
منصة |
4-6 مم لوحة الصلب الماسي |
||||
|
نظام الفرامل |
نظام الكبح خطوط مزدوجة مع غرف هواء تلقائي |
||||
|
النظام الكهربائي |
24V ، مقبس 7core ، الأضواء وفقًا للمعايير الأوروبية. |
||||
|
حجم الحشوة الرئيسية |
اللوحة العلوية |
14mm |
|||
|
لوحة أسفل |
16mm |
||||
|
منتصف الشبكة |
8 ملم |
||||
|
ارتفاع |
500-520mm |
||||
|
ارتفاع دبوس |
وفقا لارتفاع سرج الجرار. |
||||
|
طلب |
لحاويات 2 × 20 قدمًا أو 1 × 40 قدمًا/نقل البضائع السائبة |
||||
|
ارتفاع الجدار الجانبي |
300mm 600mm 800mm 1200mm 2000mm حسب الاحتياجات |
||||

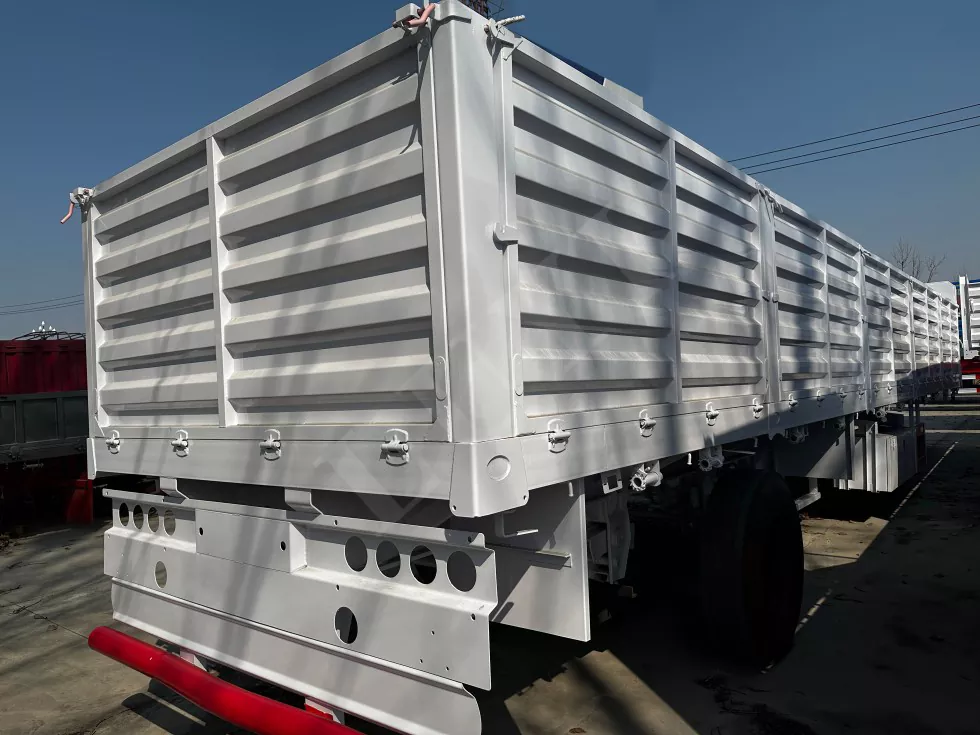

يتم تفكيك اللوحة والطويلة ، بعد تفكيكها ، يمكن أن تستخدم كمقطورة مسطحة يمكن أن يكون الجزء الأمامي على غرار الإطار أو أن ارتفاع جدار أنماط اللوحة يمكن أن يكون 600 مم ، 800 مم ، 1000 مم ، 1200 مم ، 1500 مم ، 2000 ملم حسب الحاجة.

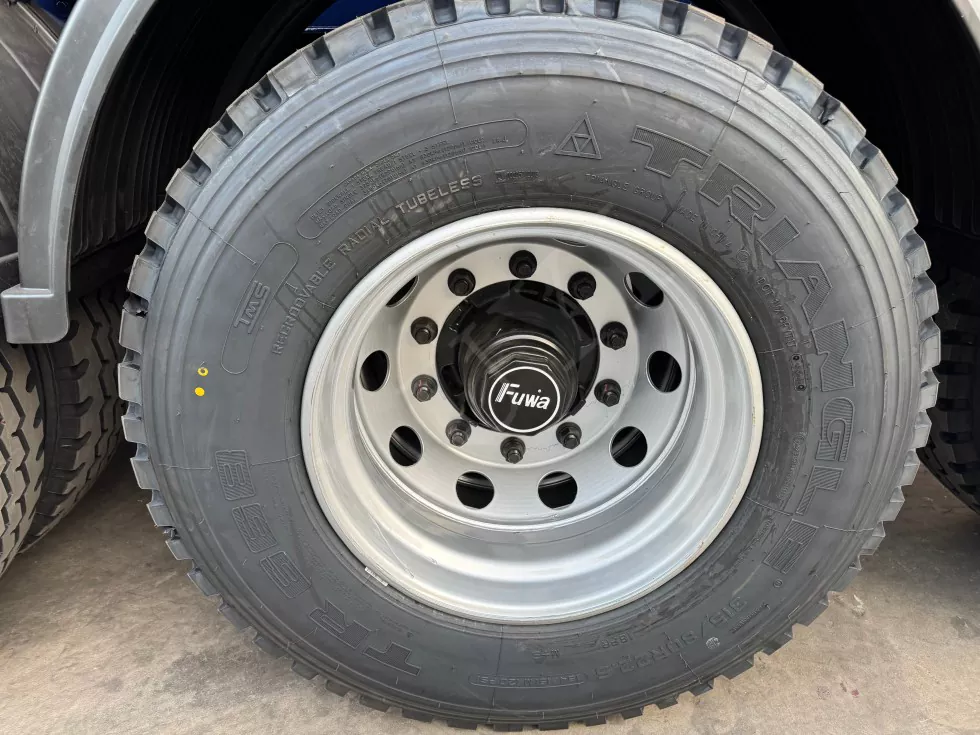

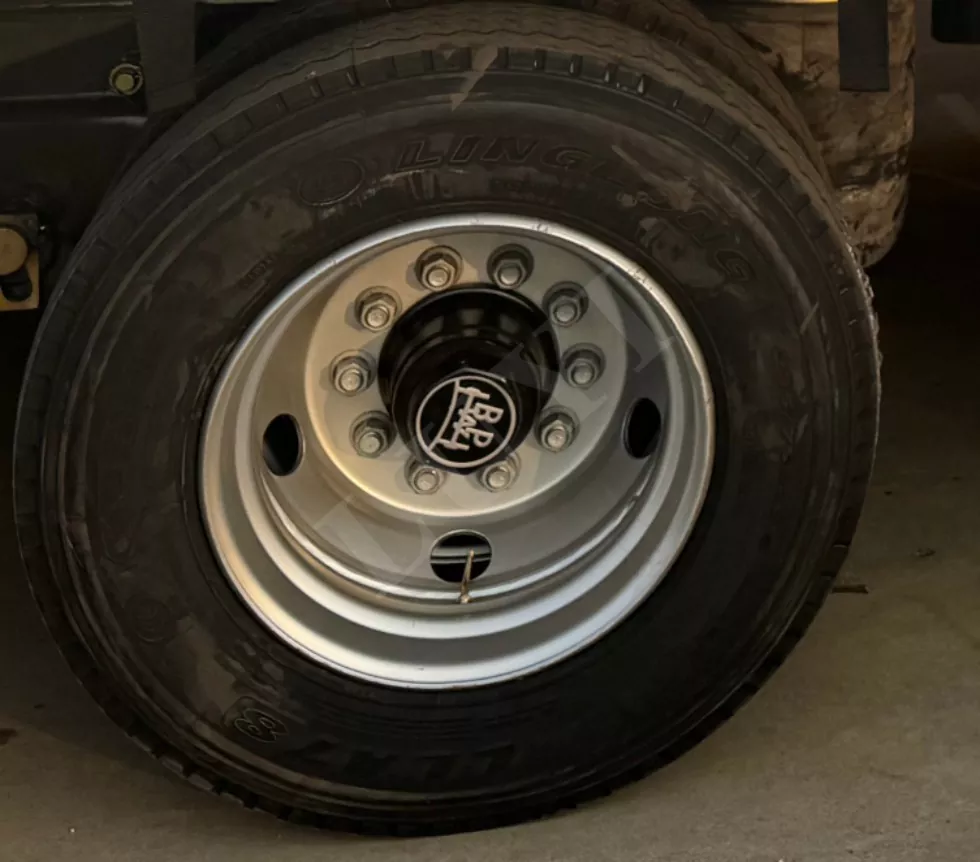

يمكننا مطابقة نموذج الإطارات القابل للتركيب وفقًا لسعة التقطير والحمولة النافعة.
تشمل العلامات التجارية القياسية لدينا Triangle و Linglong و Chengshan و Ete
يمكن تخصيص متطلبات العملاء الخاصة

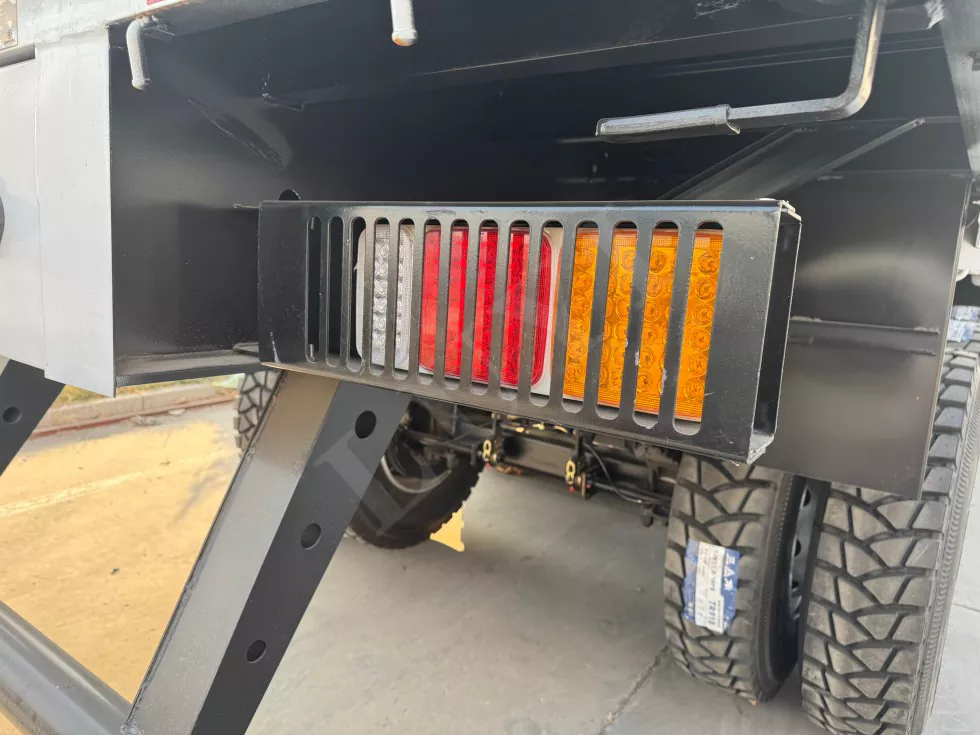

دعامة جناح خلفية جديدة.شبكة من الأجهزة المضادة للطلاء المصباح

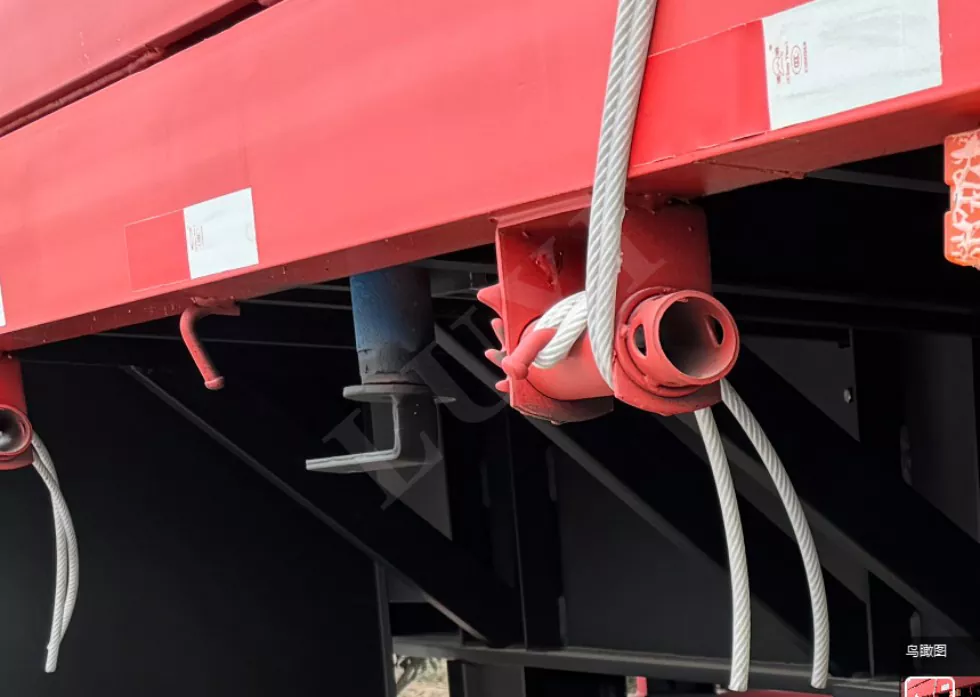

قفل الحاوية.
يمكن استخدام المقطورة المسطحة المسورة لتحميل الحاوية بعد استخدام قفل الحاوية.

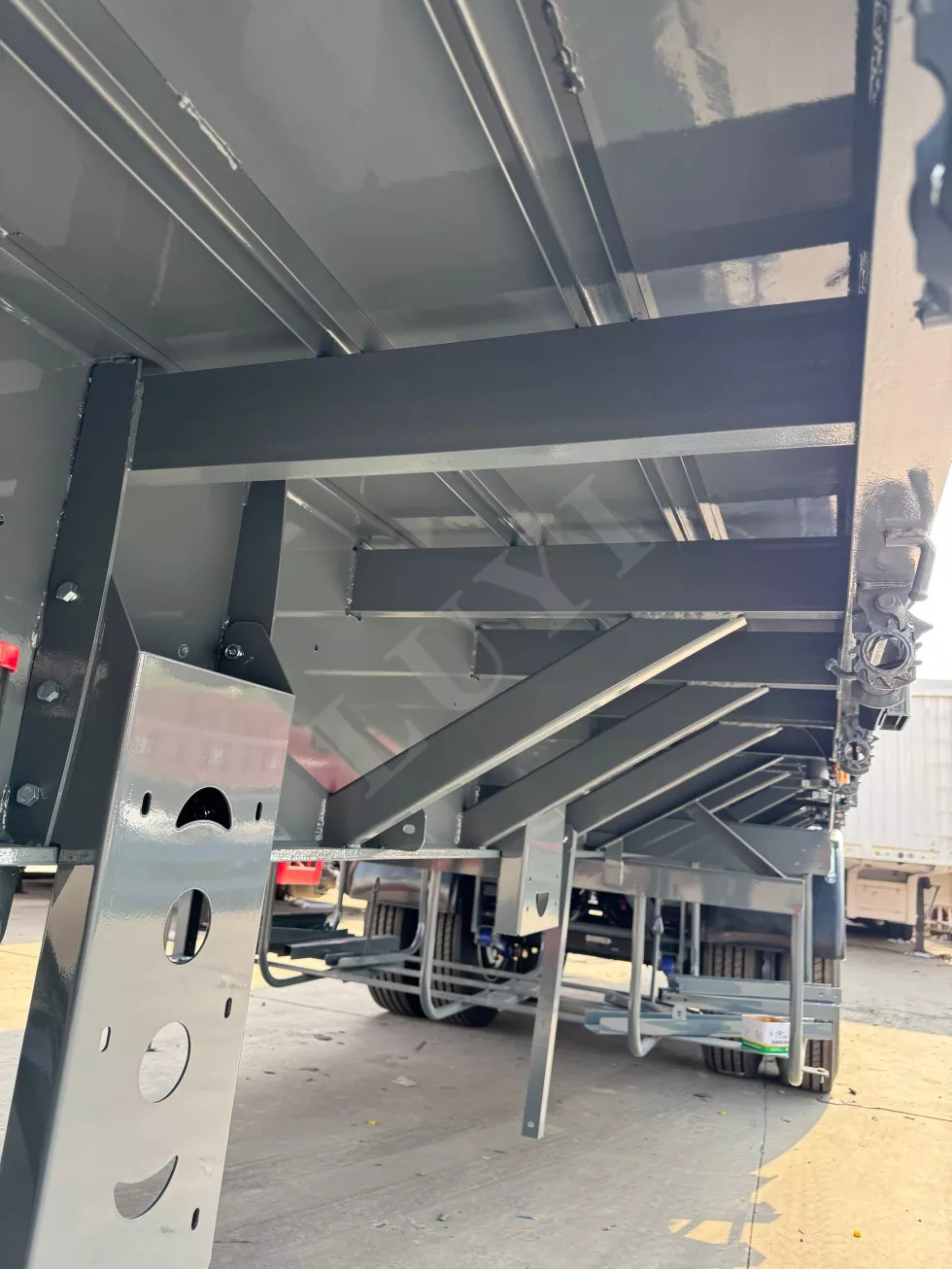

شعاع رئيسي
تعتمد الحزمة الرئيسية على Q345 عالية القوة ، والتي تكون مستقرة وآمنة عند العمل في ظروف الطريق القاسية.

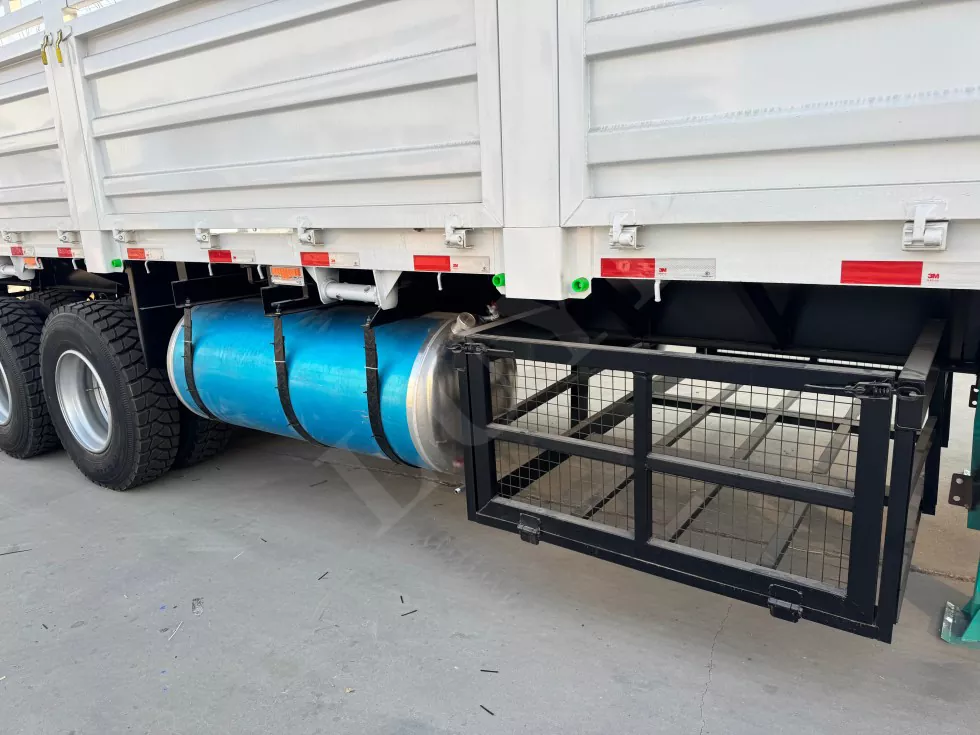

صندوق الخزان والأدوات
تصميم خزان وقود كبير ، إطار تخزين خارجي

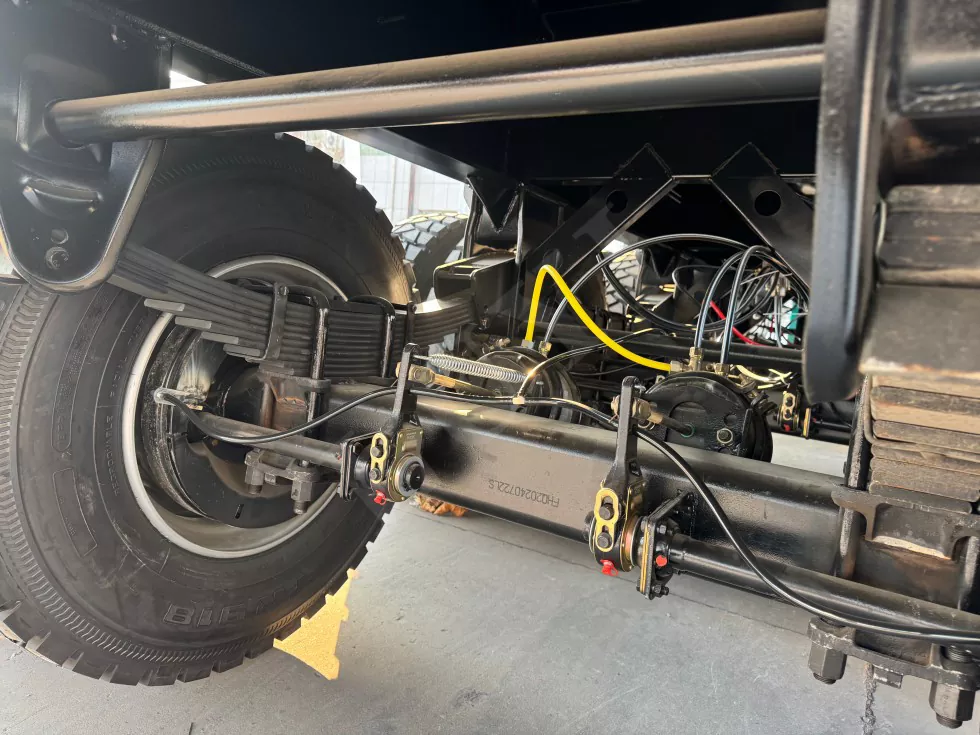

عادة ما نستخدم التعليق الميكانيكي أو تعليق الهواء ؛
العلامة التجارية Axles الخاصة بنا عادةً ما تكون BPW أو Fuwawe تعتمد نظام فرامل غرفة مزدوج ، و Wabco Relay Valve ؛
ABS اختياري من خلال حاجتك.
المحور BPW/FUWA/LEAO/SAF AXLE اختياري.
شعاع المحور المتقدم المتكامل للوحدة المنخفضة ، شعاع المحور الكامل لا عملية لحام. سعة حمل شديدة وقوة الانحناء العالية. يمكن أن تصل الصيانة إلى 3 سنوات/400000 كيلومتر.
ملخص
يجمع مقطورة الجدار الجانبي البالغ 80 سم بين التطبيق العملي التشغيلي والهندسة القوية ، مما يوفر كفاءة تحميل أعلى بنسبة 18 ٪ من النماذج التقليدية مع الحفاظ على الامتثال الكامل للطرق. تكوينات مخصصة متاحة عند الطلب.
