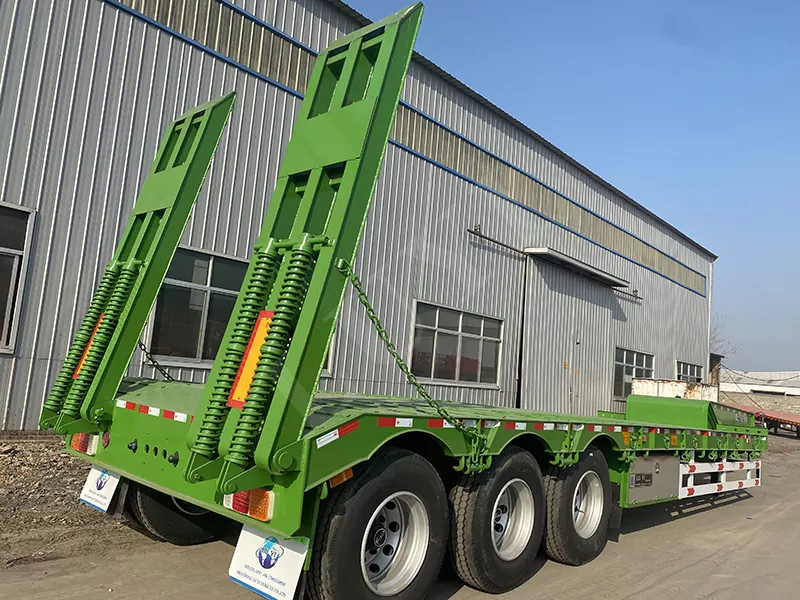

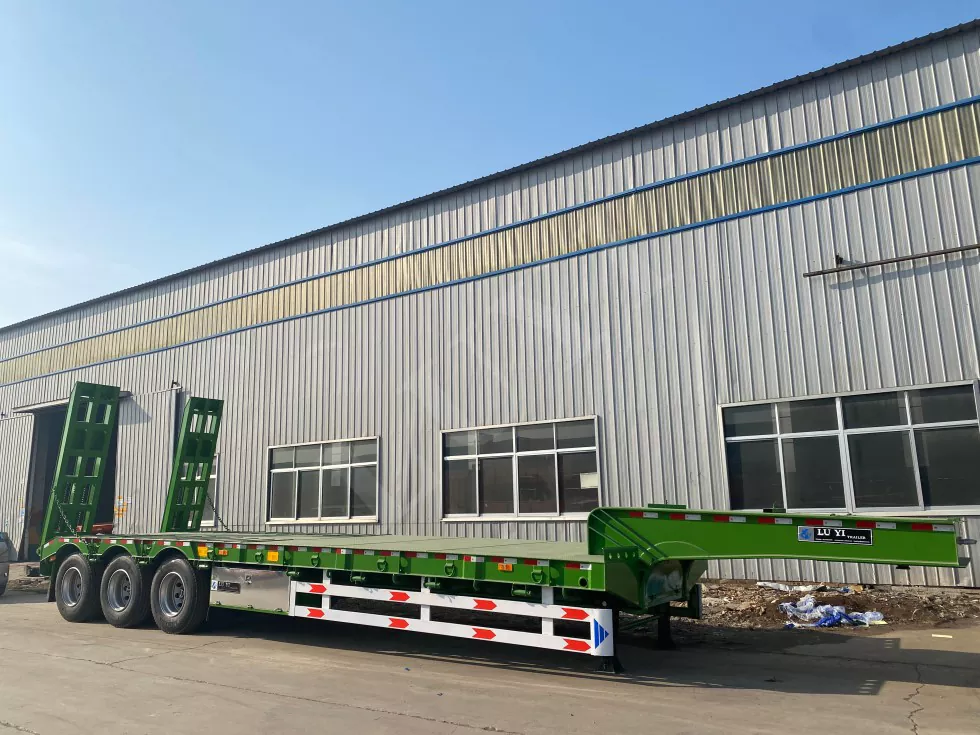

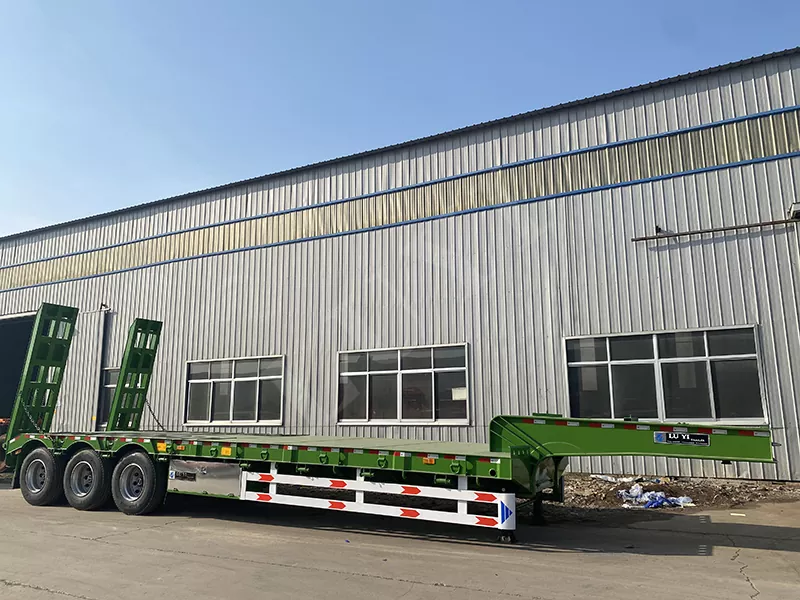

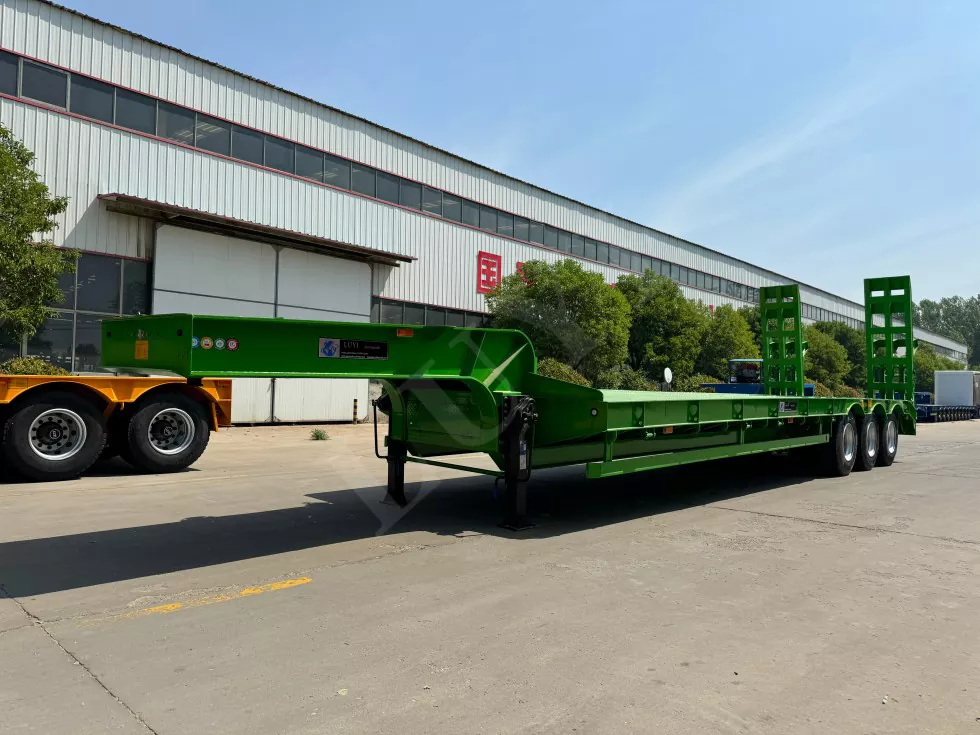

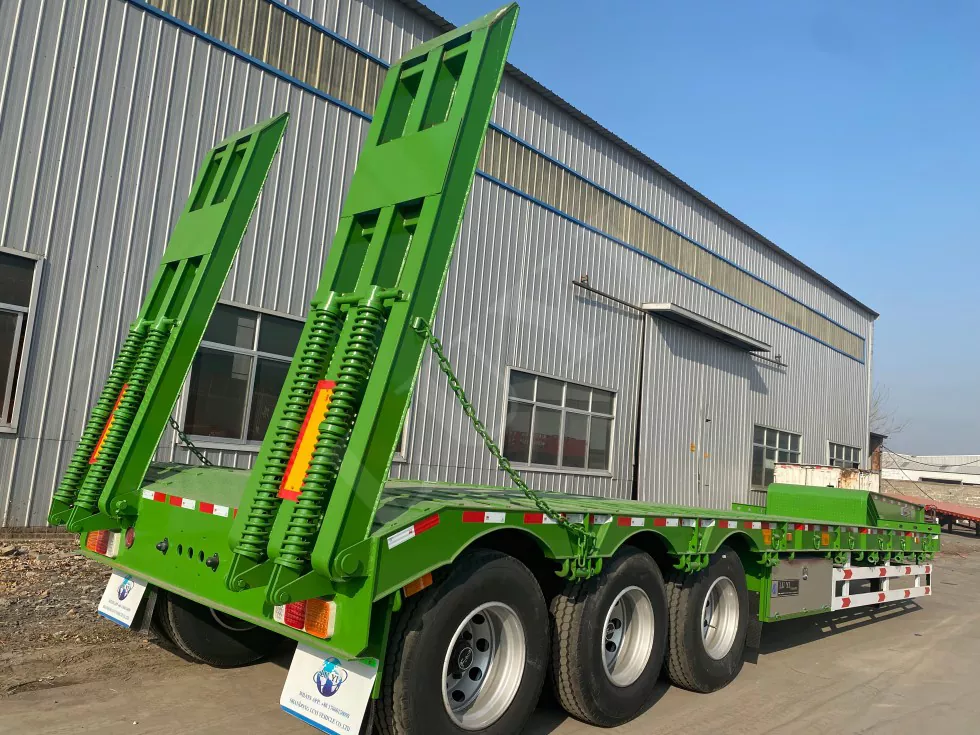

ثلاثة محاور مسطحة شبه متقطعة

قبل الإنتاج ، يجب على الإدارة الفنية أولاً تصميم الرسومات وإنتاجها وفقًا لاحتياجات المستخدمين والسوق ، يجب أن تتطابق مواصفات التصميم للرسومات مع المعلمات التقنية عند توقيع العقد ، ثم يتم الانتهاء من الرسومات ثم نقلها إلى قسم الإنتاج.

يقطع قسم الإنتاج ، واللحامات ، ويقوي ، وتجمع ويختبر الصلب وفقًا لتفاصيل الرسومات. أخيرًا ، يتم رضا جودة المنتج بعد فحص العميل. عملية الإنتاج المحددة هي كما يلي ؛

1. مرحلة قطع مادة الصلب:

وفقًا لرسومات كل جزء تنتجه قسم التصميم ، يتم قطع كل جزء باستخدام آلة قطع CNC تحت الماء ، مثل شبكة Beam ، ولوحة التعزيز ، والملحقات الصغيرة القياسية

2. شعاع لحام القوس الثابت

في الخطوة الثانية ، يتم تثبيت الشبكة المقطوعة والأجنحة العلوية والسفلية على مفاصل اللحام ، ثم يتم لحام الحزمة مع اللحام القوس المغمورة.

3. معايرة الليزر ، شعاع الليزر

قم أولاً بقطع شبكة الشعاع ، وقم بقطع الفتحة على شكل حرف U الذي يمكن من خلاله أن يمر الحزمة ، ثم قم بإصلاح الحزمة I الملحومة بالتوازي. من المهم مقارنة نتائج الحزم. إذا كان الخطأ الموازي لثني I-beam كبيرًا ، فسيكون هناك ارتداء إطارات خطير للغاية.

4. قم بتوصيل الشعاع الجانبي ولحام الملك

في هذا الوقت ، يتم تشكيل الحزمة الرئيسية في نصف المقطورة للوحة المنخفضة بشكل أساسي ، ويتم لحام الحزمة الجانبية فقط لتشكيل بنية الإطار. ولوحة جر دبوس الجر ملحومة إلى الموضع المطلوب بموجب العقد ، وتتطلب عملية اللحام متطلبات عالية ، وإلا فإن مقطورة شاحنة الهيكل المنخفضة ستشوه.

5. إطار لحام ، تعليق لحام

في هذا الوقت ، يجب أن يتحكم تعليق اللحام بشكل صارم في الحجم والحفاظ على العمودي ، وإلا فإنه سيؤدي إلى ارتداء الإطارات.

6. قم بتوصيل The Goseneck

تتمثل هذه العملية في إكمال اللحام ببنية Gozoseneck و Chassis الخاصة بقطعة شبه صفيحة منخفضة ، ودقة اللحام مهمة للغاية ، لأن انحراف زاوية دبوس الجر سيؤثر على استخدام نصف المقطورة ، وخاصة في الاستخدام اللاحق ، وسيؤدي اللحام الخطأ إلى تآكل الإطارات من المقطورة.

7. ضع اللوحة السفلية

يتم وضع اللوحة الفولاذية التي تزيد عن 3 مم على الأقل على منصة المحمل لنصف لوحة منخفضة ، يجب أن تولي عملية اللحام الانتباه إلى التماس اللحام لهيكل الإطار ، في نفس الوقت لنقل البضائع المختلفة ، سيتم تحديد لوحة الصلب الموضوعة أيضًا ، وينبغي أن تكون اللوحة السفلية المشتركة عبارة عن صفيحة فولاذية مزخرفة ، والاحتكاك القوي ، واستقرار نقل السلع.

معلمة المنتج (المواصفات)

وصف المنتجات

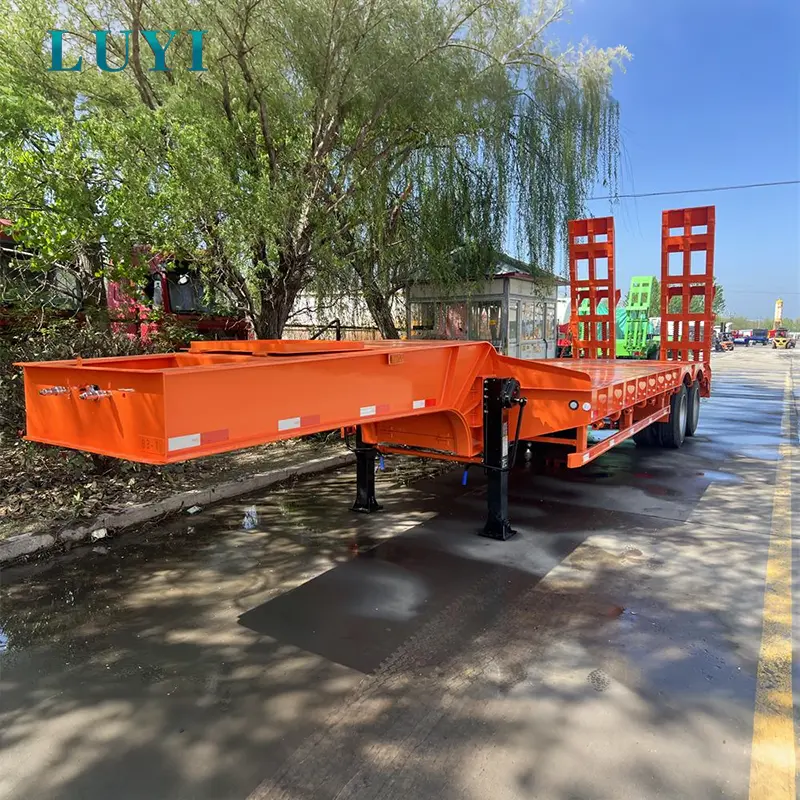

صفيحة منخفضة: مناسبة لمجموعة متنوعة من المعدات الميكانيكية ، والأشياء الكبيرة ، وأجهزة بناء الطرق السريعة ، وخزانات كبيرة ، وحاويات عالية الفائقة وجميع أنواع النقل الفولاذية ، ومجموعة واسعة من الاستخدامات ، وفعالة وسريعة. يقترح نظام التعليق مع زنبرك الأوراق تحت قاعدة نابض الأوراق على شكل حرف U الذي طورته أنفسنا لتحسين قوة وقابلية النزول من شعاع السيارة الطولي وتقليل ارتفاع سطح الحمل بشكل فعال. نماذج الشركة كاملة ، والتصميم مرن ومتنوع ، ويمكنه تصميم سطح محمل الإطار وفقًا لاحتياجات المستخدمين ، لتلبية نقل السلع الخاصة المختلفة ، وهو النموذج المنخفض هو النموذج المفضل لعملاء النقل الكبار المحليين.

ميزة المنتج والتطبيق

يحتوي المقطورة شبه المسطحة المنخفضة على نوع مسطح ، ونوع شعاع مقعر وهيكل نوع إطار مكشوف ، ويعتمد الحزمة الطولية نوعًا مسطحًا أو نوعًا مشواهًا. إطاره هو نوع السلم ، قسم الشعاع الطولي على شكل حرف i ، مع صلابة عالية ، خصائص عالية القوة. الطائرة الرئيسية لمنصة البضائع الإطار منخفضة ، مما يضمن نعومة النقل ومناسبة لحمل جميع أنواع آلات البناء والمعدات الكبيرة والصلب。

يستخدم جهاز الدعم لشبه المقطورة بشكل أساسي لدعم المقطورة عند عدم التداخل ، ويتألف من أرجل ، وربط الأقواس ، وما إلى ذلك.

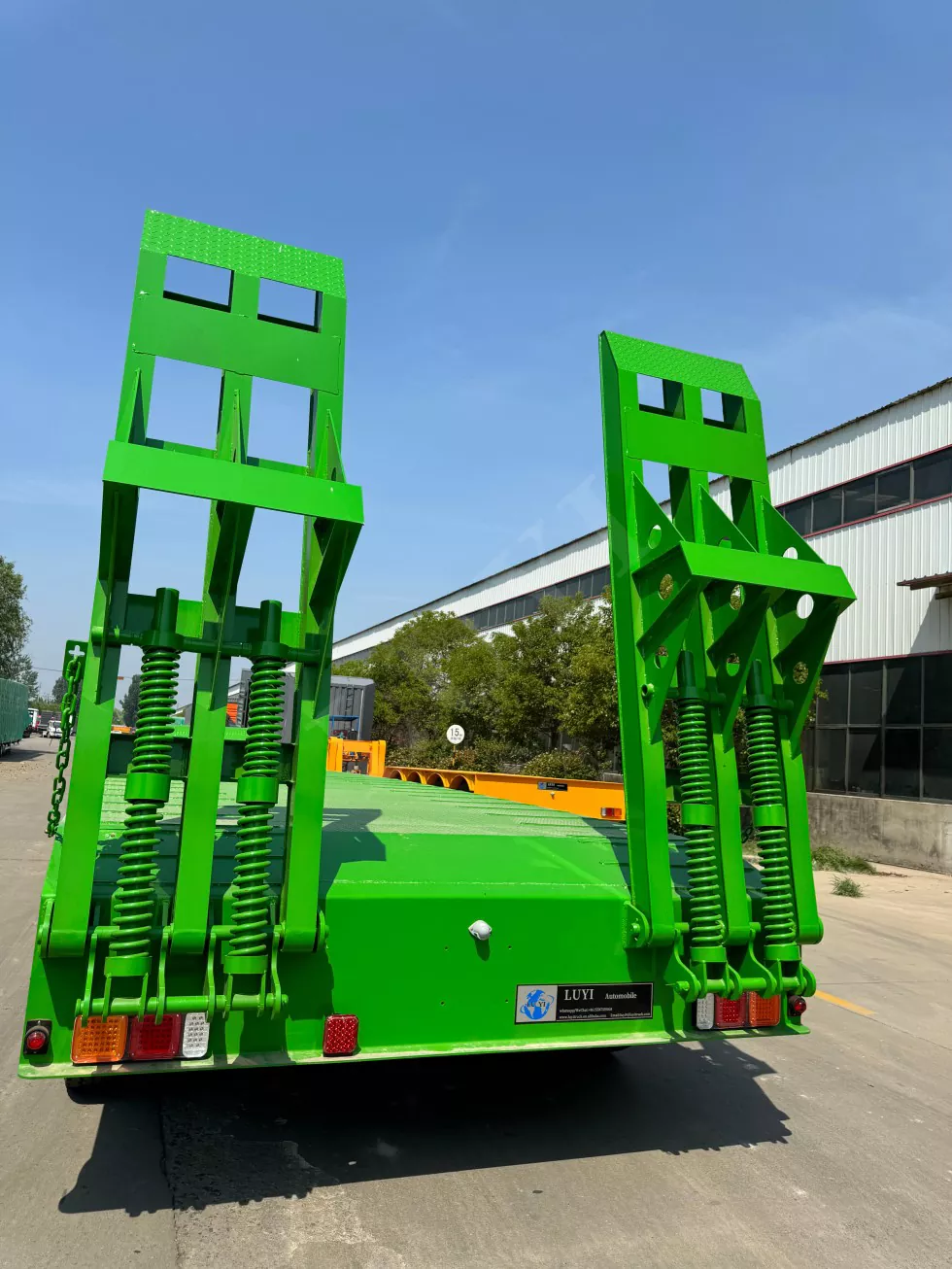

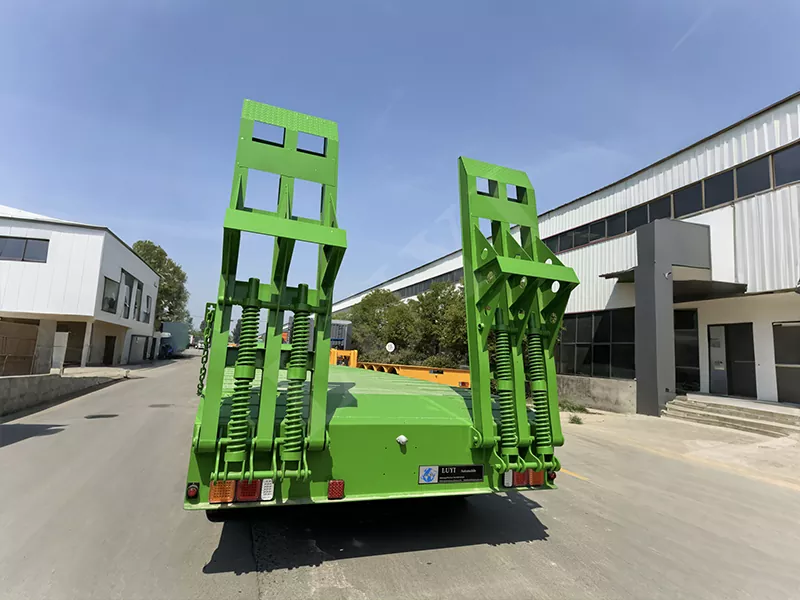

يمكن أن يشكل السلم مباشرة منحدرًا صغيرًا للزاوية مع الأرض ، ثم يمكنه تشكيل دعم جامد مع الأرض مباشرة ، ويمكن أن تتحرك معدات الآلات الثقيلة التي لها طاقتها الخاصة مباشرة من مقدمة المقطورة إلى المقطورة ، والتحميل والتفريغ أسرع نسبيًا وأكثر أمانًا. بالنسبة للحفارات والجرافات وغيرها من الآلات الثقيلة ، فإن هذه المقطورات هي خيار أكثر مثالية.

إن أشعة الأسلاك ذات الأسلاك الصلب التي تبلغ من العمر 3.00R20 هي إطارات الأسلاك الصلب 11.00R20 وإطارات الفراغ 12.00R22.5. من بينها ، فإن حالة الطريق لمسافات طويلة جيدة مع إطارات الفراغ 12.00R22.5 ، ومعظمها من 3 أو 4 خطوط.

يمكن تزويد ظروف الطرق الضعيفة ، يمكن تزويد مسافة قصيرة بإطارات الأسلاك الفولاذية 11.00R20 أو 12.00R22.5 سلسلة من الإطارات الفراغية ، في الوقت الحالي ، لمواجهة إعلان 12R22.5 ، إطارات مكنسة مكونة من 12 طبقًا ، ولكن التطبيق الفعلي على 16 طبقة ، 18 إطارات فراغ ، يكون مستوى الإطارات أعلى ، كلما كان العامل المتجه نحو السلامة.
