أربعة محاور مسطحة شبه متقطعة

قبل الإنتاج ، يجب على الإدارة الفنية أولاً تصميم الرسومات وإنتاجها وفقًا لاحتياجات المستخدمين والسوق ، يجب أن تتطابق مواصفات التصميم للرسومات مع المعلمات التقنية عند توقيع العقد ، ثم يتم الانتهاء من الرسومات ثم نقلها إلى قسم الإنتاج.

يقطع قسم الإنتاج ، واللحامات ، ويقوي ، وتجمع ويختبر الصلب وفقًا لتفاصيل الرسومات. أخيرًا ، يتم رضا جودة المنتج بعد فحص العميل. عملية الإنتاج المحددة هي كما يلي ؛

1. مرحلة قطع مادة الصلب:

وفقًا لرسومات كل جزء تنتجه قسم التصميم ، يتم قطع كل جزء باستخدام آلة قطع CNC تحت الماء ، مثل شبكة Beam ، ولوحة التعزيز ، والملحقات الصغيرة القياسية

2. شعاع لحام القوس الثابت

في الخطوة الثانية ، يتم تثبيت الشبكة المقطوعة والأجنحة العلوية والسفلية على مفاصل اللحام ، ثم يتم لحام الحزمة مع اللحام القوس المغمورة.

3. معايرة الليزر ، شعاع الليزر

قم أولاً بقطع شبكة الشعاع ، وقم بقطع الفتحة على شكل حرف U الذي يمكن من خلاله أن يمر الحزمة ، ثم قم بإصلاح الحزمة I الملحومة بالتوازي. من المهم مقارنة نتائج الحزم. إذا كان الخطأ الموازي لثني I-beam كبيرًا ، فسيكون هناك ارتداء إطارات خطير للغاية.

4. قم بتوصيل الشعاع الجانبي ولحام الملك

في هذا الوقت ، يتم تشكيل الحزمة الرئيسية في نصف المقطورة للوحة المنخفضة بشكل أساسي ، ويتم لحام الحزمة الجانبية فقط لتشكيل بنية الإطار. ولوحة جر دبوس الجر ملحومة إلى الموضع المطلوب بموجب العقد ، وتتطلب عملية اللحام متطلبات عالية ، وإلا فإن مقطورة شاحنة الهيكل المنخفضة ستشوه.

5. إطار لحام ، تعليق لحام

في هذا الوقت ، يجب أن يتحكم تعليق اللحام بشكل صارم في الحجم والحفاظ على العمودي ، وإلا فإنه سيؤدي إلى ارتداء الإطارات.

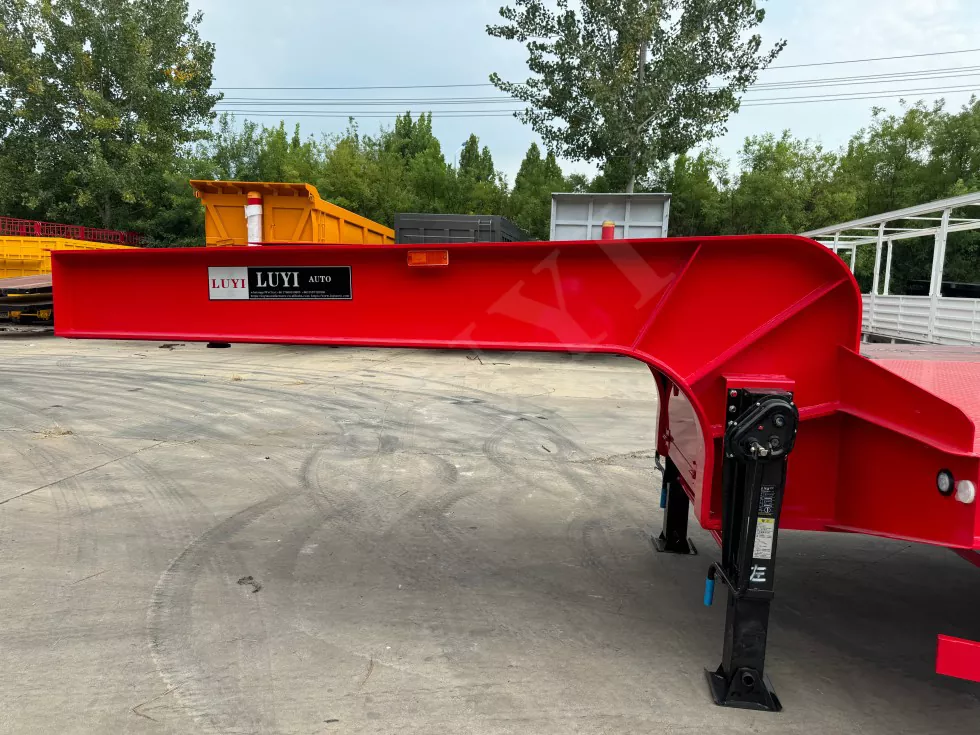

6. قم بتوصيل The Goseneck

تتمثل هذه العملية في إكمال اللحام ببنية Gozoseneck و Chassis الخاصة بقطعة شبه صفيحة منخفضة ، ودقة اللحام مهمة للغاية ، لأن انحراف زاوية دبوس الجر سيؤثر على استخدام نصف المقطورة ، وخاصة في الاستخدام اللاحق ، وسيؤدي اللحام الخطأ إلى تآكل الإطارات من المقطورة.

7. ضع اللوحة السفلية

يتم وضع اللوحة الفولاذية التي تزيد عن 3 مم على الأقل على منصة المحمل لنصف لوحة منخفضة ، يجب أن تولي عملية اللحام الانتباه إلى التماس اللحام لهيكل الإطار ، في نفس الوقت لنقل البضائع المختلفة ، سيتم تحديد لوحة الصلب الموضوعة أيضًا ، وينبغي أن تكون اللوحة السفلية المشتركة عبارة عن صفيحة فولاذية مزخرفة ، والاحتكاك القوي ، واستقرار نقل السلع.

معلمة المنتج (المواصفات)

ميزة المنتج والتطبيق

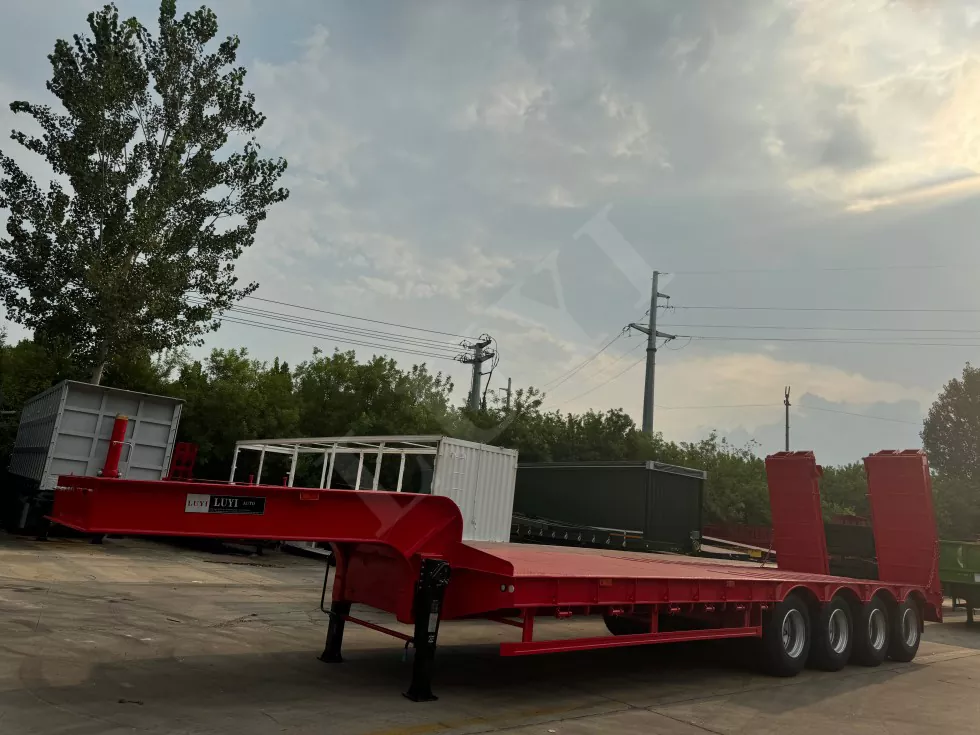

يحتوي المقطورة شبه المسطحة المنخفضة على نوع مسطح ، ونوع شعاع مقعر وهيكل نوع إطار مكشوف ، ويعتمد الحزمة الطولية نوعًا مسطحًا أو نوعًا مشواهًا. إطاره هو نوع السلم ، قسم الشعاع الطولي على شكل حرف i ، مع صلابة عالية ، خصائص عالية القوة. الطائرة الرئيسية لمنصة البضائع الإطار منخفضة ، مما يضمن نعومة النقل ومناسبة لحمل جميع أنواع آلات البناء والمعدات الكبيرة والصلب。

يستخدم جهاز الدعم لشبه المقطورة بشكل أساسي لدعم المقطورة عند عدم التداخل ، ويتألف من أرجل ، وربط الأقواس ، وما إلى ذلك.

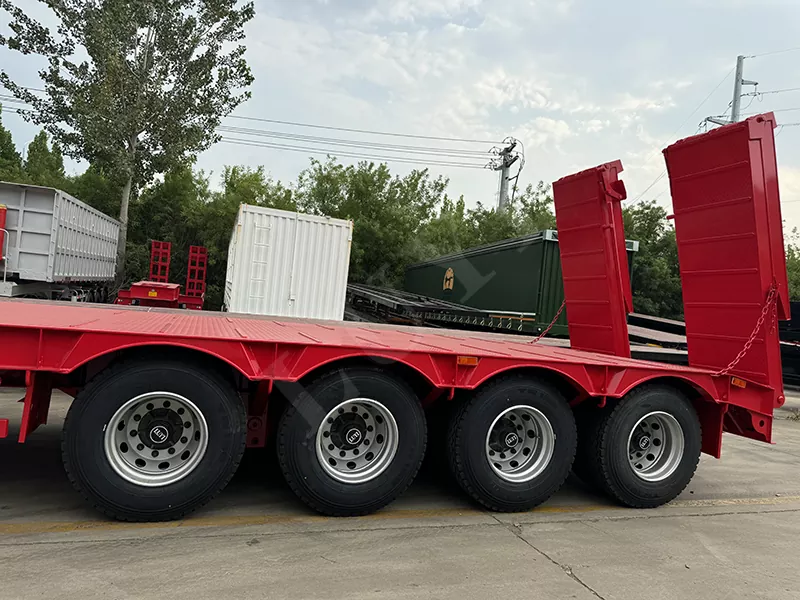

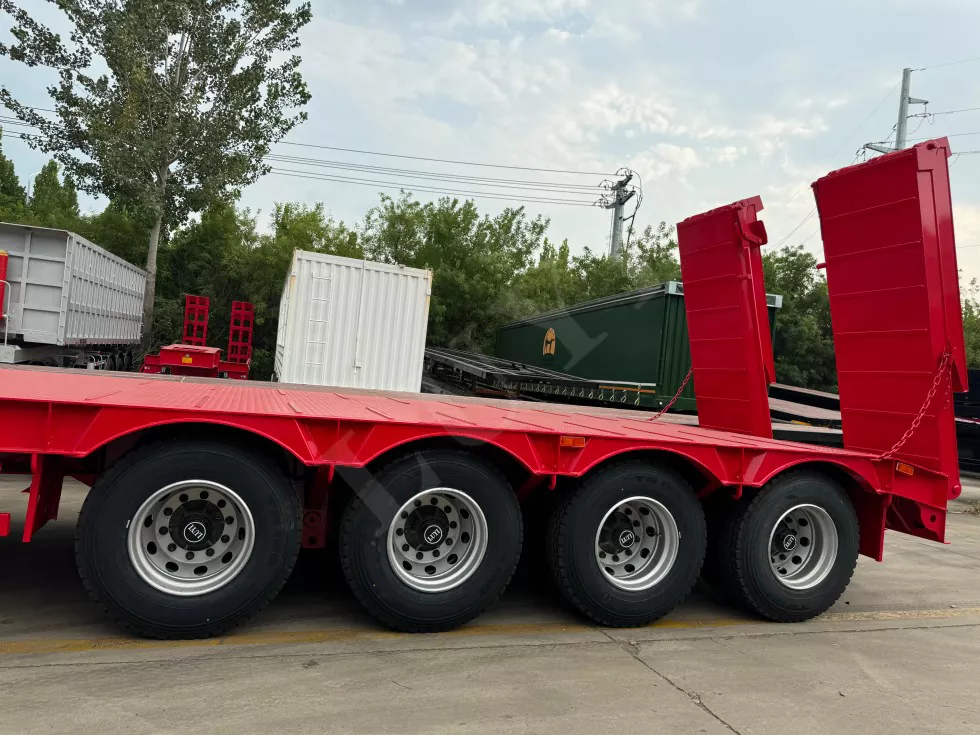

تنوع خيارات الإطارات: يتم توفير خيارات تكوين الإطارات المفردة ومكون الإطارات ، مع دعم تخصيص نماذج الإطارات المتعددة والعلامات التجارية للتكيف مع ظروف الطرق المختلفة ومتطلبات الحمل. قد يتم تجهيز بعض النماذج بـ 13.00R25 (لظروف الطريق الأكثر تعقيدًا). توفر الأنماط أو الأنماط المختلطة (مثل "نمط الألغام" أو "نمط الطرق الوعرة") أداءً جيداً للقبضة والطين ، ومناسبة لظروف الطرق المعقدة مثل مواقع البناء ومناطق التعدين. سعة الحمل العالية: يمكن أن يصل تحميل الإطارات المفردة إلى 3.5-4.5 طن (تحتاج إلى مطابقة وفقًا لحمل المحور). ارتداء ومقاومة المقطوعة: فقي الصيغة المطاطية والتصميم الهيكلي مناسبة للبيئات ذات الكائنات الحادة مثل الحصى والخبث.

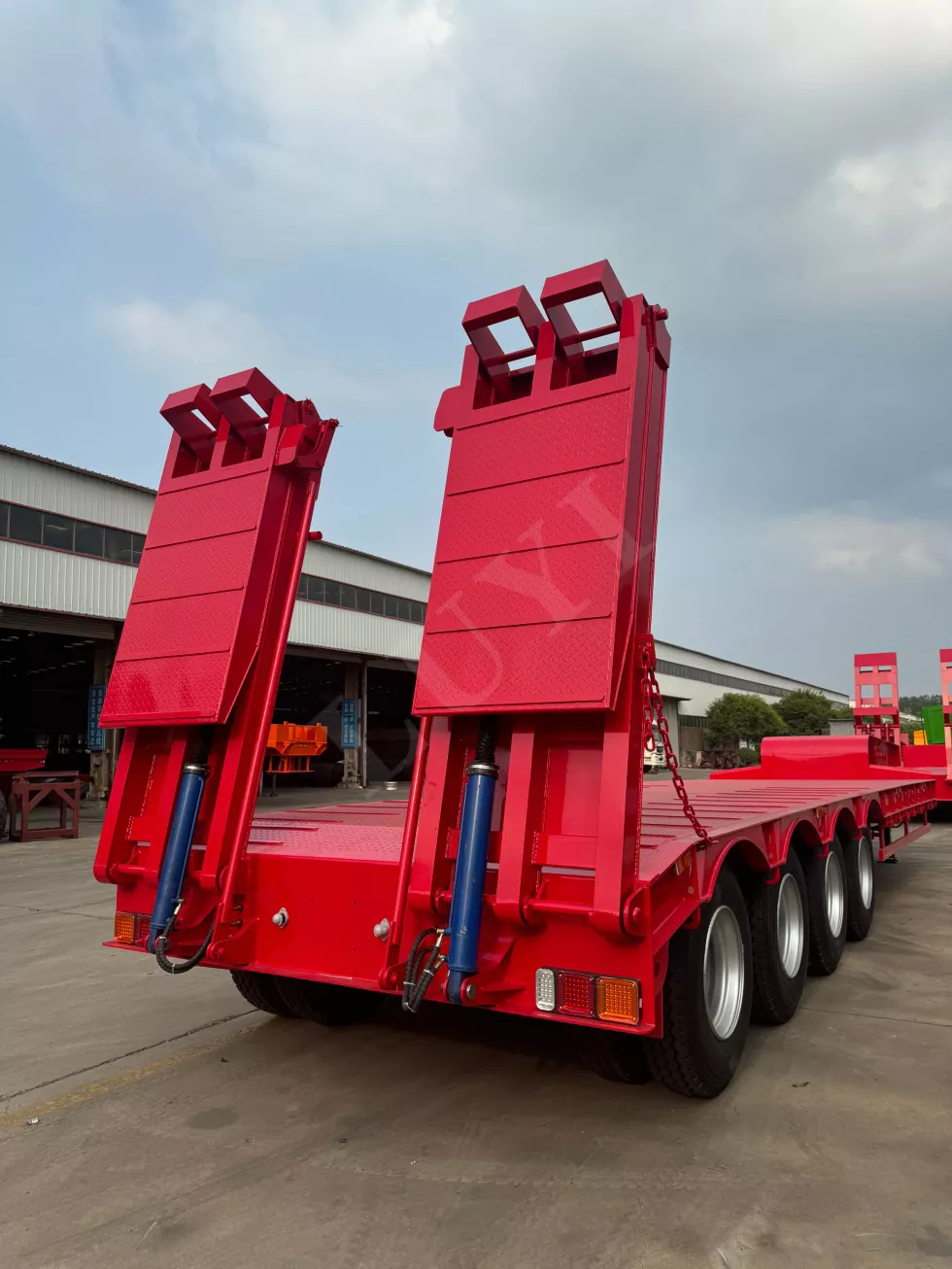

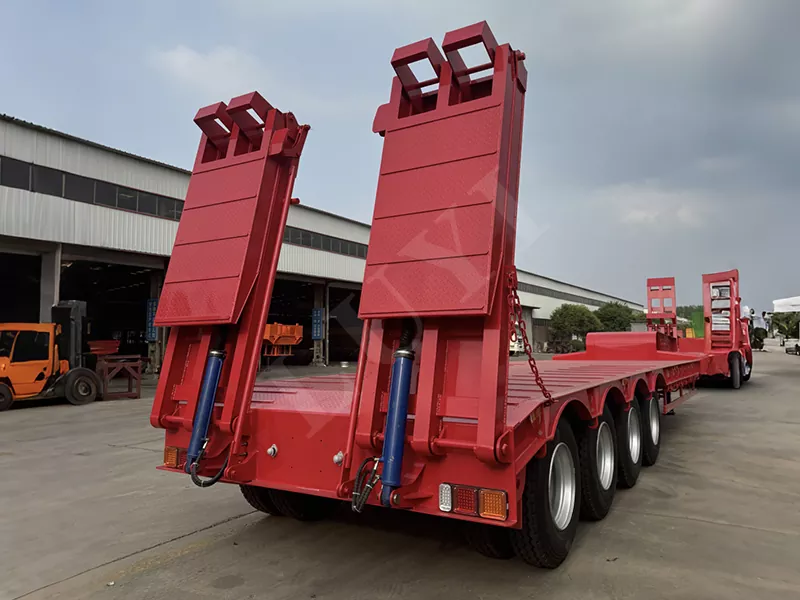

إنه يحل عيوب زاوية كبيرة جدًا من منحدر السلم وسوء النقل في التحميل الخلفي وتفريغ نصف المدى المنخفضة المسطح. يتم تقليل كثافة العمالة للمشغل ، ويتم تحسين كفاءة العمل. تحسين كفاءة التحميل وخلق فوائد أكبر للمستخدمين. مركز الجاذبية المنخفض ، استقرار جيد. تحسين الأداء على الطرق الوعرة. بأمان وبسهولة استبدال الإطارات أو إجراء إصلاحات أخرى
